FAアプリケーションパッケージ 工作機械工具摩耗診断
アドバンストデータサイエンスツールは、iQ Monozukuri工作機械工具摩耗診断と連携して
IoTデータ活用における工具診断、装置の機械保全、統計分析などを支援するソフトウエアです。
加工異常発生時の状態変化を確認したい！

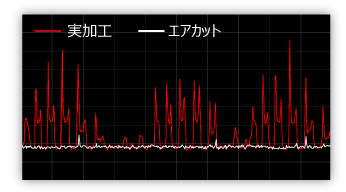

エアカットデータと実加工データの波形比較により、切削負荷の差異を確認し、工具異常診断に活用。
エアカットと実加工の波形差異を確認

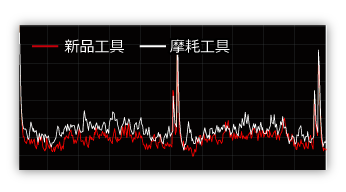

波形比較により、新旧工具、正常加工と異常加工の差異を把握
新旧工具の波形差異を把握

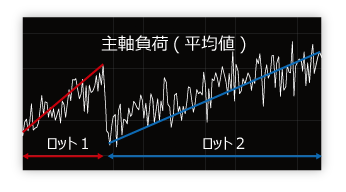

工具の劣化傾向、鋳型(ロット)による違いを確認
ロット違いによる劣化傾向比較
加工中の様々な状態を把握。
ビッグデータから加工異常と装置異常を検出したい！

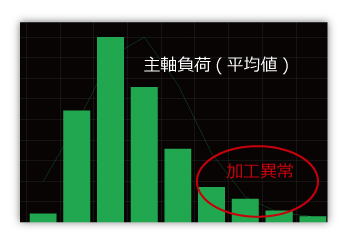

加工傾向のバラつきを確認
同一加工特徴量のヒストグラム化により、工具摩耗状態のバラつきを確認し、加工異常データの傾向を把握

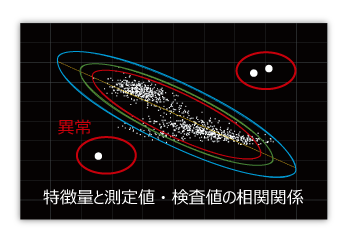

測定値・検査値、特徴量の相関を確認
特徴量と加工出来栄え(測定値・検査値)の相関関係を散布図で確認し、外れ値の特定から加工異常を検出

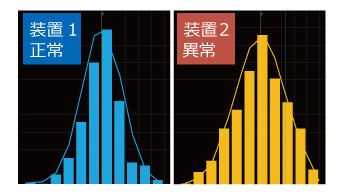

装置間の特徴量バラつきを確認
装置間の同一加工の特徴量ヒストグラム比較により、装置ごとの機差や経年劣化傾向を確認し、装置異常を検出。
加工異常や装置異常の発見が容易。
IoTデータから加工出来栄えをより正確に予測したい！
IoTデータと出来栄え(測定値・検査値)の関係を機械学習し、予測モデルを自動算出。

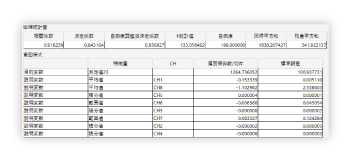

予測モデル自動算出

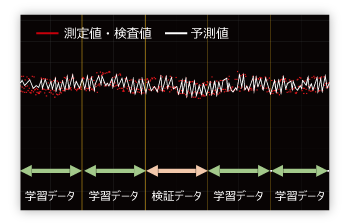

分割した学習データと検証データの交差検証により、予測モデルの回帰統計量から妥当性を確認し、算出精度を向上。
学習データと検証データによる交差検証

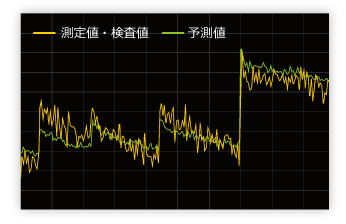

算出したモデルの予測値と測定値を比較し、予測精度を確認
予測精度確認
高精度の出来栄え予測モデルを作成し、
加工異常や不良を抑制。
主な機能
| 機能分類 | 機能詳細 |
|---|---|
| 収集データ管理 | 収集区間の一覧表示 |
| 分析対象区間の絞り込み(加工プログラム別、使用工具別) | |
| 分析対象外データ削除 | |
| 分析対象外データ一時除外設定 | |
| 波形表示 | 加工波形の時系列グラフ表示 |
| 複数CHの並列表示/正規化表示 | |
| 複数区間の重ね合わせ表示 | |
| 選択区間の固定表示 | |
| トレンド表示 | 選択特徴量/計測データ/予測値のグラフ表示 |
| 複数特徴量の並列表示/正規化表示 | |
| 工具交換履歴表示 | |
| 診断閾値設定 | 工具摩耗診断/加工異常診断の閾値自動算出 |
| 診断閾値設定の設定ファイル出力 | |
| 統計分析 | 計測データ・特徴量の相関係数の一覧表示 |
| 計測データ・選択特徴量の散布図表示 | |
| 学習/検証用区間データのグルーピング | |
| 機械学習による予測モデルの自動生成 | |
| グループによる交差検証 | |
| 測定値(出来栄え)予測のグラフ表示 | |
| 予測モデルの設定ファイル出力 | |
| 区間抽出設定 | 加工波形の抽出(クレンジング)条件設定 |
| 区間抽出設定の設定ファイル出力 | |
| データ収集 | 波形/トレンドのデータ収集・データベース構築 |
導入方法
FAアプリケーションパッケージのご購入
エンタイトルメントIDの申請
製品に同梱されている「プロダクトID」を、専用窓口へメールにて送付してください。
エンタイトルメントIDを発行
専用窓口より、24 時間以内にメールにて送付されます。
ライセンスキーの申請準備
アプリケーションパッケージをパソコンにインストールし、「ライセンスユーザ申請書」を準備してください。
ライセンス申請ファイルの作成
インストールしたアプリケーションパッケージで、「ライセンス申請ファイル」を作成してください。
ライセンスキーの申請
「ライセンスユーザ申請書」および「ライセンス申請ファイル」を、専用窓口へメールにて送付してください。
ライセンスファイルを発行
専用窓口より、24時間以内にメールにて送付されます。
ライセンスファイルの登録
インストールしたアプリケーションパッケージに、「ライセンスファイル」を登録してください。専用窓口のメールアドレス，送付内容，およびアプリケーションパッケージの操作は，アプリケーションパッケージのマニュアルを参照してください。
発行されたライセンスファイルは、ライセンスキー申請時のパソコンでのみ使用できます。
(他のパソコンでは使用できませんのでご注意ください)
