比類なき高性能。妥協なき高品質。

高性能・高品質な新型最高水準インバータ。
駆動性能の向上、使いやすさを追求し、安全規格にも適応。

ダントツの駆動性能の追求

■ 高応答化

速度応答の向上により、負荷変動に対して速度の変動を最小に抑えて、一定速を維持します

速度応答
リアルセンサレスベクトル制御
50Hz^*1（A700：20Hz）
ベクトル制御
130Hz^*2（A700：50Hz）
- *13.7kW無負荷の場合。負荷条件・モータ容量により異なります。
- *2オプション（FR-A8AP、FR-A8AL、FR-A8TP）装着時。
【インパクト負荷時の実回転速度変化例】

（リアルセンサレスベクトル制御時、モータ SF-PR 4P 3.7kWの場合）

トルク精度

	リアルセンサレスベクトル制御	ベクトル制御
トルク制御範囲	1:20	1:50
絶対トルク精度^*3	±20%	±10%^*5
繰り返しトルク精度^*4	±10%	±5%^*5

*3トルク指令に対する実トルクとの差
*4実トルクの平均値と実トルク測定値のバラつき（トルクの再現性）
*5オンラインオートチューニング（適応磁束オブザーバ）有効時

システム対応力

■ 多彩なネットワークに対応

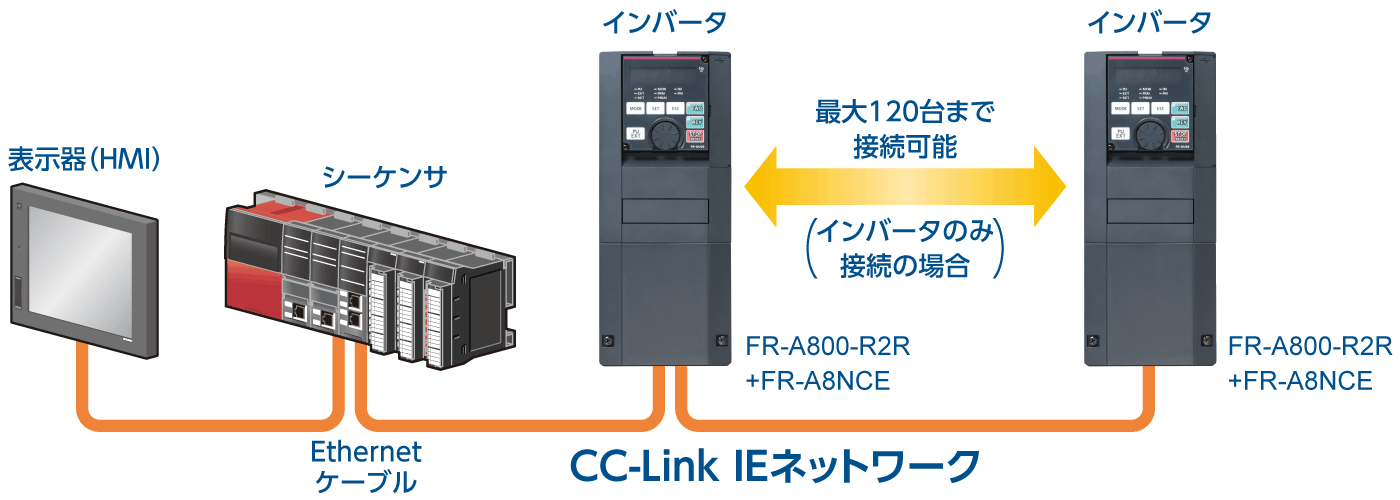

コントローラからネットワークを経由してインバータの制御・監視が可能です。標準対応のRS-485通信に加え、通信オプションにより、CC-Link IEフィールドネットワーク通信、DeviceNet™、PROFIBUS-DPV0にも対応します。
（SSCNETⅢ（/H）、FLリモート通信には対応しません。）

■ 用途にあわせて最適な容量を選定

定格電流、過負荷耐量の異なる5つの定格（SLD定格（超軽負荷）、LD定格（軽負荷）、SND定格（超標準負荷）、ND定格（標準負荷）、HD定格（重負荷））をパラメータで選択できます。用途に合わせて最適なインバータが選択できます。
75K以上のインバータや75kW以上のモータを使用する場合、DCリアクトルを使用するモータ容量にあわせて選定し、必ず設置してください。

Ethernet通信機能内蔵（FR-A800-E-R2Rのみ）

■ 汎用Ethernet通信による
下記の機能（プロトコル）をサポート

CC-Link IE フィールドネットワーク Basic
MELSOFT/FA機器接続
SLMP^*6
MODBUS/TCP

*6ネットワークの階層、境界を意識させないシームレスなアプリケーション間通信を行うための共通プロトコル
*7MELSOFT/FA機器接続、SLMPなど

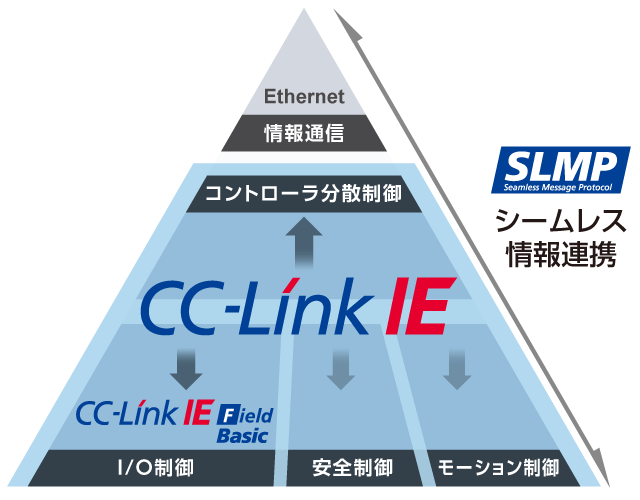

CC-Link IE フィールドネットワーク Basicとは?

CC-Link IE フィールドネットワーク BasicはCC-Link IEの一部であり、ネットワーク階層を意識することなく上位情報系から下位フィールド系をシームレスに連携し、「みえる化」を実現します。

サイクリック通信
(通信速度:100Mbps)を実現。
EthernetのTCP(UDP)/IP通信^*7との混在が可能となり、Ethernetネットワークでの一本化を実現。(制御用専用配線は不要)
内蔵オプションを装着せずに汎用Ethernetを使用でき、簡単/安価にシステム構築が可能。

環境適合

■ グローバルに対応

UL、cUL、EC指令（CEマーク）、韓国電波法（KCマーク）に対応しています。またEAC認証を取得しています。
RoHS指令に対応した、人や環境に配慮したインバータです。

■ 耐環境性向上［粉塵、腐食対策］

耐環境性向上を目的に基板コーティング（IEC60721-3-3:1994 3C2/3S2適合）や、導体メッキを施した製品も用意しました。
（インバータ形名に“-60”、“-06”が付きます。）
