Sensor Solution（AnyWireASLINK/AnyWireBittyシリーズ）

AnyWireASLINKとは

使い勝手を重視した小型リモートI/Oでの省配線・省工数化や、ネットワーク直結型センサによる状態監視や予防保全を実現するフレキシブルなセンサネットワークです。

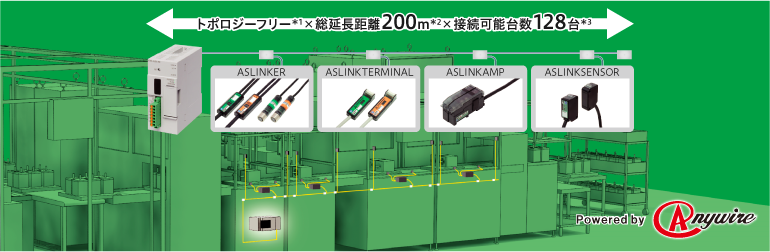

AnyWireASLINKシステムに接続可能

株式会社エニイワイヤ製AnyWireASLINKシステムに接続可能。センサと三菱電機FA製品との連携で、センサの“見える化”を強化。センサの断線検出などの、予防保全に役立ちます。

AnyWire Bittyシリーズとは

装置内、ロボットアーム内などの省配線化を効率的に行うために開発され、CC-Link をはじめとした各種オープンネットワークで使用することを前提としたフレキシブル・センサネットワークです。

*1分岐方法の指定や各ターミナル間の最小距離などの規定がありません。
*2支線長さを含む総延長距離。
*3台数は各リモートユニットの消費電流により変動。

Sensor Solution

形名		伝送プロトコル	接続I/O点数	対応CPUユニット
形名		伝送プロトコル	接続I/O点数	FX5U	FX5UC	FX5UJ	FX5S
	FX5-ASL-M AnyWireASLINKシステムマスタユニット	専用プロトコル(AnyWireASLINK)	最大448点 ※1※2※3 (入力最大256点/ 出力最大256点)	○ 最大1台	※4 ○ 最大1台	○ 最大1台	×
	FX3U-128BTY-M※5 AnyWire Bittyシリーズマスタブロック生産中止	専用プロトコル(AnyWire Bitty)	最大128点	※6 ○ 最大1台	※6 ○ 最大1台	×	×
	FX3U-128ASL-M ※5 AnyWireASLINKシステムマスタブロック	専用プロトコル(AnyWireASLINK)	最大128点	※6 ○ 最大1台	※6 ○ 最大1台	×	×

※11システムあたりで使用可能なリモートI/O点数は，増設機器の入出力点数によって変化します。
※2使用するCPUユニットのバージョンによって最大点数が異なります。
※3FX5UJ CPUユニットと接続時は，最大216点（入力最大192点/出力最大192点）になります。
※4FX5UC CPUユニットと接続時は，FX5-CNV-IFCまたはFX5-C1PS-5Vが必要です。
※5CC-LinkマスタとAnyWire BittyマスタおよびAnyWireASLINKマスタを併用する場合AnyWire BittyマスタおよびAnyWireASLINK マスタを前段（左側）に接続してください。
※6FX5U，FX5UC CPUユニットと接続時は，FX5-CNV-BUSまたはFX5-CNV-BUSCが必要です。システム構成により，どちらかを選択してください。

三菱電機ではマスタユニットの開発・製造を、株式会社エニイワイヤと共同で行っております。
AnyWireASLINK system/AnyWire Bittyシリーズの各種リモートユニットについては、
(株)エニイワイヤのウェブサイト内の下記ページを参照ください。
AnyWireASLINK system http://www.anywire.jp/products/anywireaslink/

AnyWire Bittyシリーズ http://www.anywire.jp/products/bitty/
