目的別ソリューション　計装/二重化適用事例

液体洗剤の混合設備

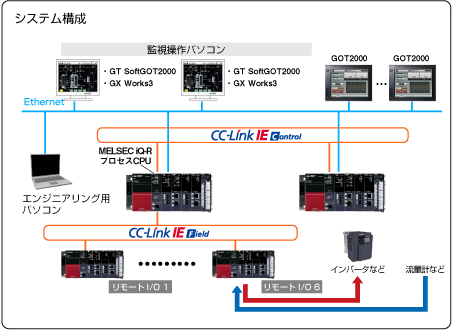

混合系にはプロセスCPU、包装系はシーケンスCPUを使った分散制御を行っています。

制御内容

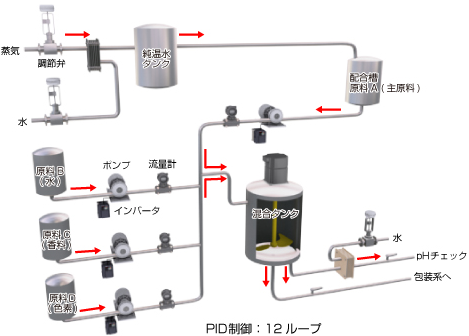

生産計画に合わせ上位パソコンおよびGOTより、原料A（主原料）の設定値、その他原料の比率を設定し、原料Aを基に原料B～Dの流量比率制御を行っています。原料の流量制御はインバータで行っており、純温水タンクの温調を行っています。

導入効果

現場では耐環境性のあるGOT、監視室の監視パソコンではPX DeveloperモニタツールとGT SoftGOT2000との連携によりPID調整などの監視操作を行っています。GOT用の計装監視画面は、PX Developerモニタツールにて自動生成し、また同じ画面をGT SoftGOT2000でも活用しています。
