目的別ソリューション 計装/二重化適用事例
ゴミ処理・廃棄物処理プラント
ゴミ処理・廃棄物処理プラントの焼却炉・ボイラ、ユーティリティ、ガス処理、発電の各工程の監視制御にMELSEC iQ-Rシリーズ、GENESIS64™、表示器（GOT）を提案します。CPU、ネットワーク、SCADAサーバーの二重化により、高信頼なシステムが構築できます。二重化システムによる高信頼プロセス制御から、GENESIS64™、表示器（GOT）による発電したエネルギーの見える化まで、トータルソリューションを提案します。
- ゴミ焼却設備での炉内圧力制御やボイラ給水流量制御などの制御をFBDプログラムにより簡単に実現
- MELSEC iQ-Rシリーズ プロセスCPUで二重化システムを構成し、高信頼化を実現

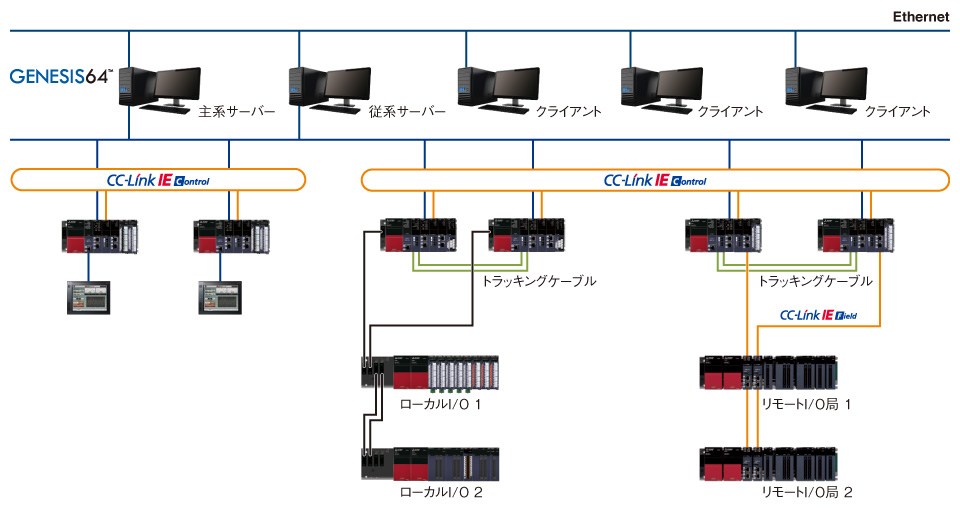

システム構成
制御内容
炉内ではごみを完全燃焼させて、ダイオキシンなどの有害物質を発生させないように高温を保持しつつ、耐火材に損傷を与えないよう、炉内圧力制御、空気量制御、空気温度制御を行っています。
また、ボイラ給水流量制御で排ガスの温度制御を行っています。
導入効果
ごみ焼却設備における炉内圧力制御やボイラ給水流量制御などの制御を、GX Works3のプロセス制御FBによって実現しています。 また、二重化システムで構成することで高信頼化を実現しています。
