インバータ FREQROL-A800シリーズ システム対応力(環境適合)

システム対応力
(環境適合)

各種規格に適合し、充実のラインアップであらゆる場面で使用可能です。

ノイズ対策も万全

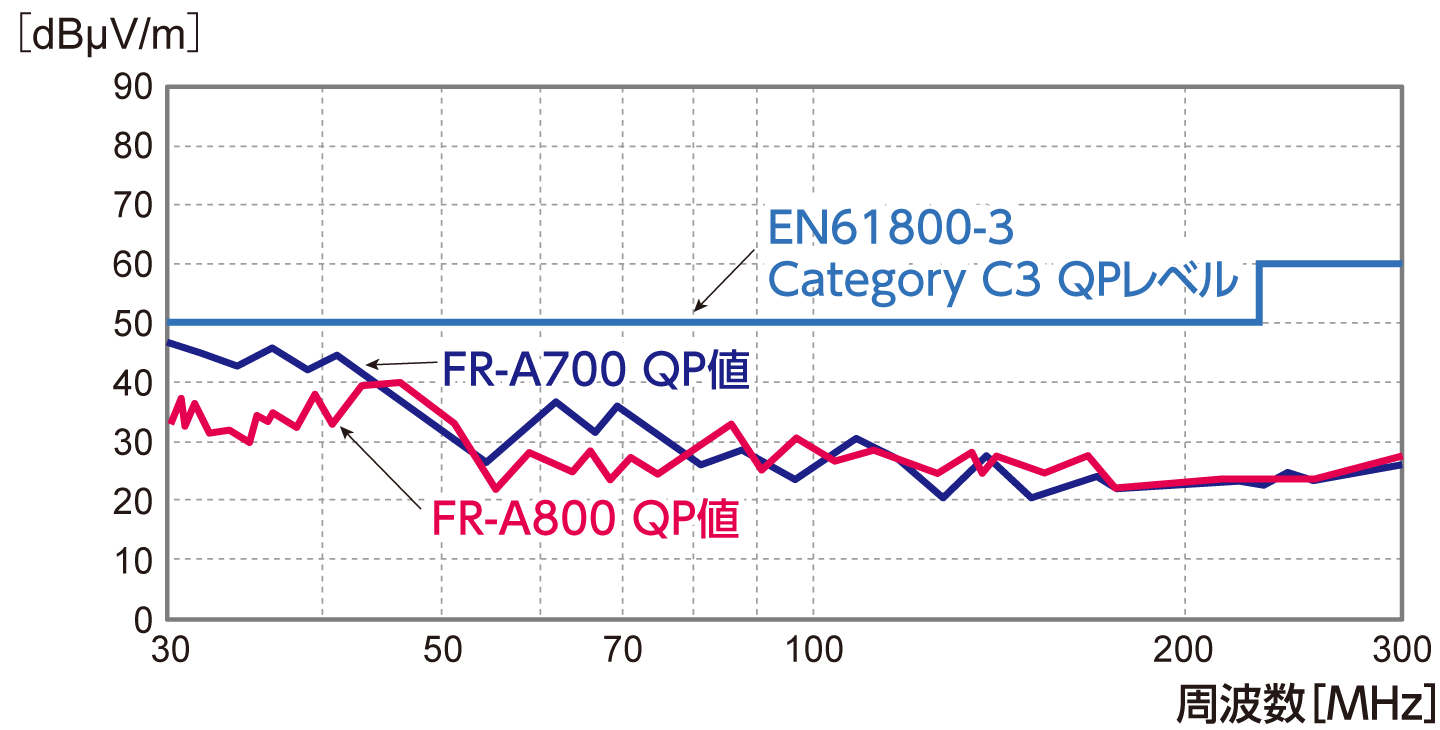

インバータ単体で欧州EMC規格に準拠

煩わしい規格取得作業が不要です。

  • EMCフィルタを標準内蔵し、インバータ単体でEMC規格に準拠します。(EN61800-3 2nd Environment Category C3)
  • 新開発の駆動技術と電源技術で、インバータから発生する電磁ノイズを低減できます。
  容量性フィルタ
(ラジオノイズフィルタ)
入力側零相リアクトル
(ラインノイズフィルタ)
DCリアクトル
55K以下 標準(内蔵) 標準(内蔵) オプション(別売)
75K以上 標準(内蔵) オプション(別売) オプション(別売)

グローバルに対応

さまざまな規格に適合

  • UL、cUL、EC指令(CEマーク)、韓国電波法(KCマーク)に対応しています。またEAC認証を取得しています。
  • 欧州特定有害物質使用制限(RoHS)指令に対応した、人や環境に配慮したインバータです。
  • 400Vクラス*1は各国の船級適合により、船舶設備での使用も可能です。(別途ノイズフィルタ、フェライトコアが必要です。)
認定機関
NK 日本海事協会
ABS アメリカ船級協会
BV フランス船級協会
LR ロイド船級協会
DNV DNV船級協会
CCS 中国船級協会
KR 韓国船級協会

*1C3クラス(IP55対応品)は船級取得していません。

悪雰囲気での使用にも対応

基板コーティング

耐環境性向上を目的に、基板コーティング(IEC60721-3-3 3C2/ 3S2)や、導体メッキを施した製品を準備しております(インバータ形名に“-60”、“-06”が付きます)。

省配線、省スペース

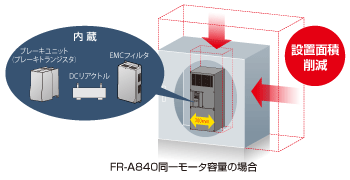

ブレーキトランジスタ内蔵 NEW

内蔵ブレーキトランジスタ対応品は、ブレーキユニットや回生コンバータを使用しなくてもブレーキ抵抗器*2を接続することで減速時間を短くすることができます。省配線、省スペースとなり、コストダウンに貢献します。

*2回生されるエネルギーを十分消費できる容量を持つ抵抗器を使用してください。

FR-A806DCリアクトル、EMCフィルタ内蔵のFR-A806

DCリアクトル、EMCフィルタ(EN61800-3 C3)をインバータ内部に取り込んでいるため、周辺機器の配線作業が削減できます。
遮断スイッチ付き製品*3もラインアップしており、インバータから離れた場所に電源盤がある場合でも、手元のスイッチで電源のON/OFF操作が可能です。

*3詳細は当社営業窓口までお問い合わせください。

盤のコストダウンに貢献

FR-A870

幅380mmの細幅サイズにより、盤への収納効率がアップしました。
盤の小形化によるコストダウンに貢献します。

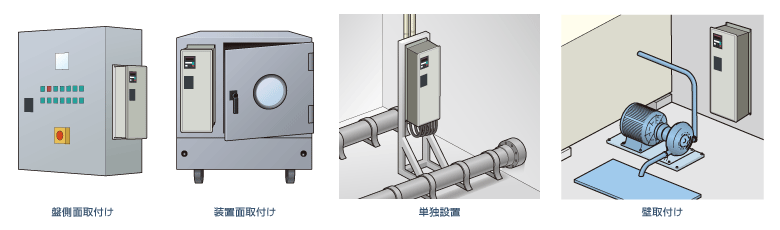

機械の近くにそのまま設置

FR-A806IP55に対応した高保護構造のFR-A806 NEW

  • 機械により近い場所に設置可能なため、インバータからモータまでの配線長を短くすることができます。
  • DCリアクトルを内蔵しましたので省スペース、省配線になります。
  • 配線部のIP55仕様を確保するためのケーブルグランドに対応しています。

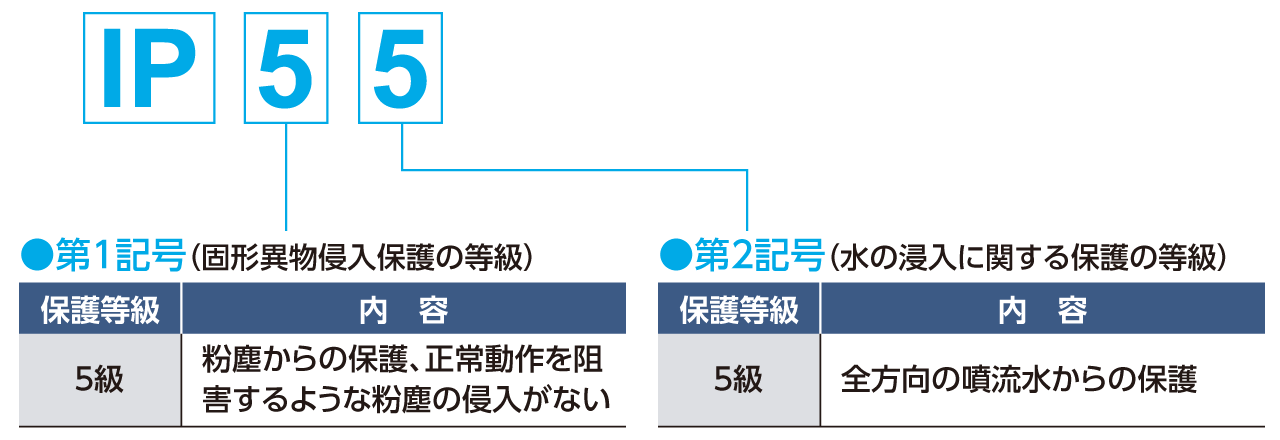

《IP55とは》

規定された保護等級をコード化したものをIPコードといいます。
IP(International Protection)のあとに続く、第1記号と第2記号で保護等級を表します。

  • 多湿・粉塵といった悪環境下でも対応できるため、設置可能な場所の選定が広がります。

導入工数の削減

インバータを増設する場合でも制御盤の数を増やす必要がありません。
制御盤の数を削減でき、簡単にインバータを導入できます。
商用電源駆動からインバータ駆動へのリニューアル時でも、インバータを盤外に設置できます。

ニーズにあわせたシステム対応

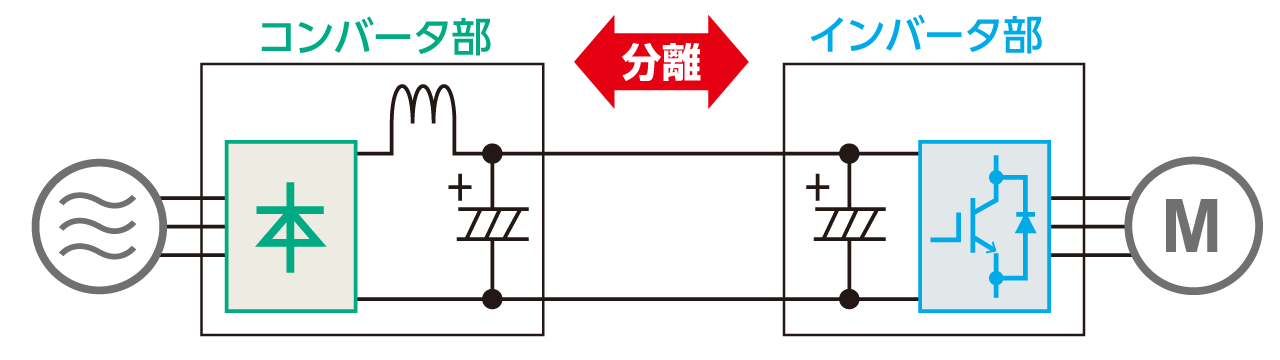

インバータ部とコンバータ部 分離構造 NEW

315K以上の容量では、インバータ部とコンバータ部(コンバータユニット)が分離した構造となります。
 インバータ部 : FR-A842
 コンバータ部 : FR-CC2

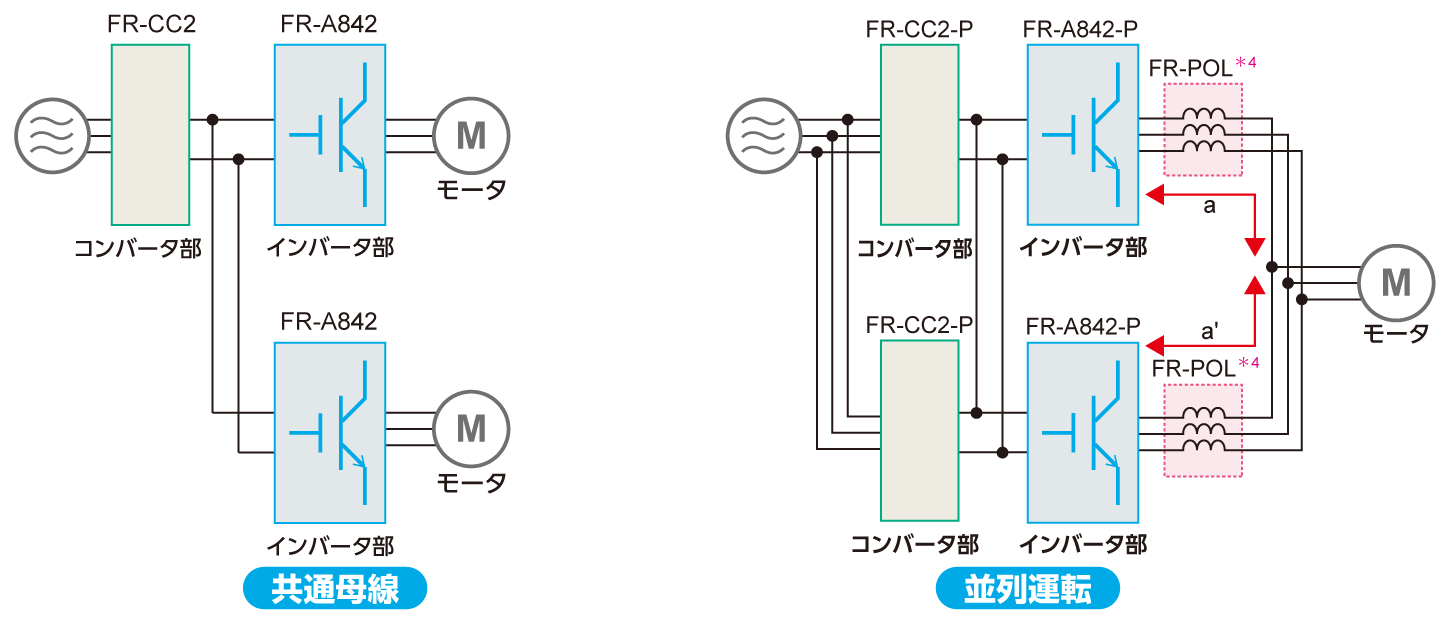

これにより、共通母線(対応予定)、並列運転などのさまざまなシステムに柔軟に対 応できます。また、FR-A842にヒューズを内蔵しているため、端子P/+、N/-のヒューズ は不要です。取付けスペースの省スペース化や低コスト化に有効です。
また、コンバータユニットは12相整流に対応しています。
並列運転機能対応インバータ(FR-A842-P)、コンバータユニット(FR-CC2-P)で最大1350kW(LD定格時)のモータを運転できます。

標準インバータと比べ、機能に制約があります。

標準インバータと比べ、機能に制限があります。

*4各インバータから配線結合点までの配線長(a、a')が10m未満の場合は、FR-POLを使用してください。
