インバータ FREQROL-A800シリーズ 形名構成

ラインアップの詳細については、当社営業所までお問い合わせください。

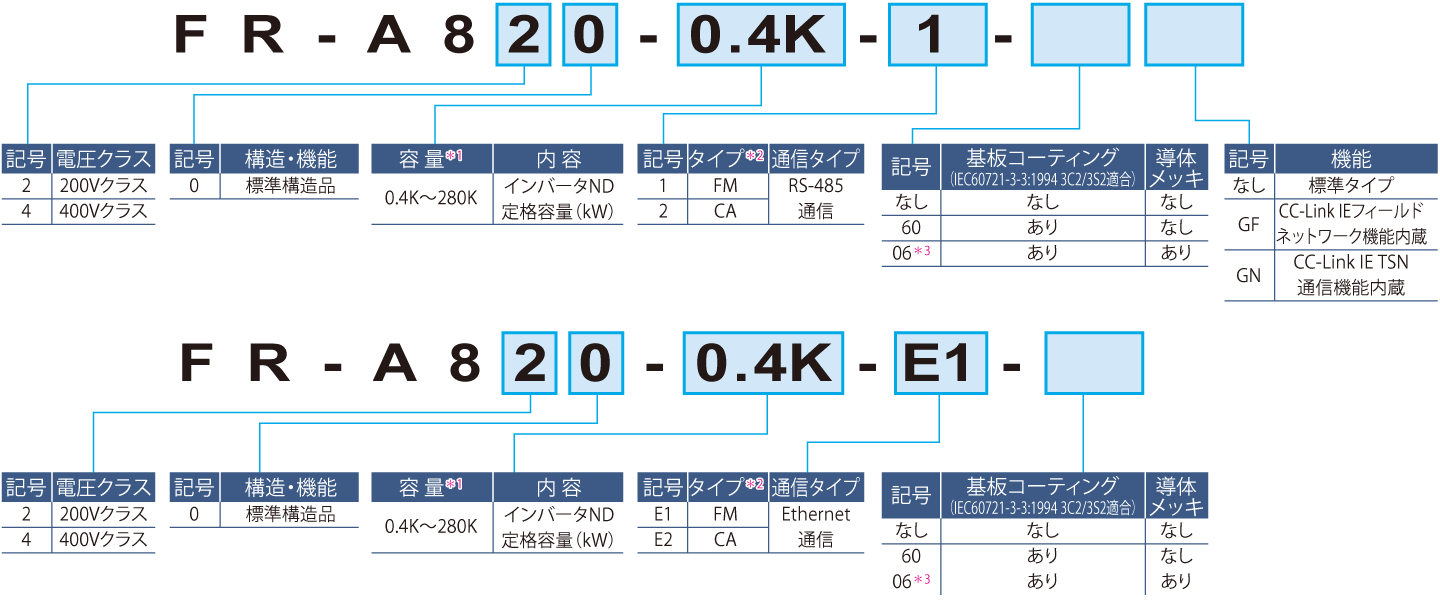

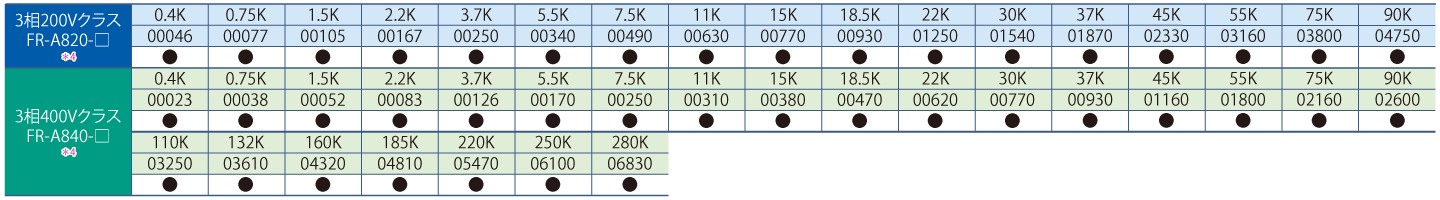

標準構造品

●：発売機種

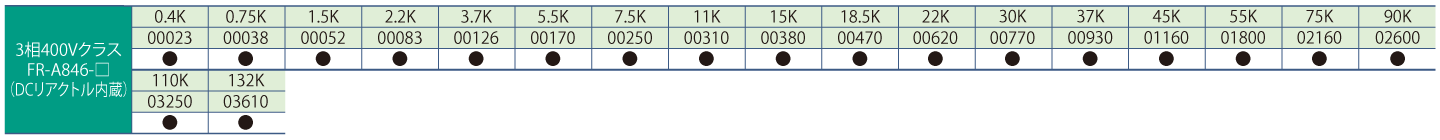

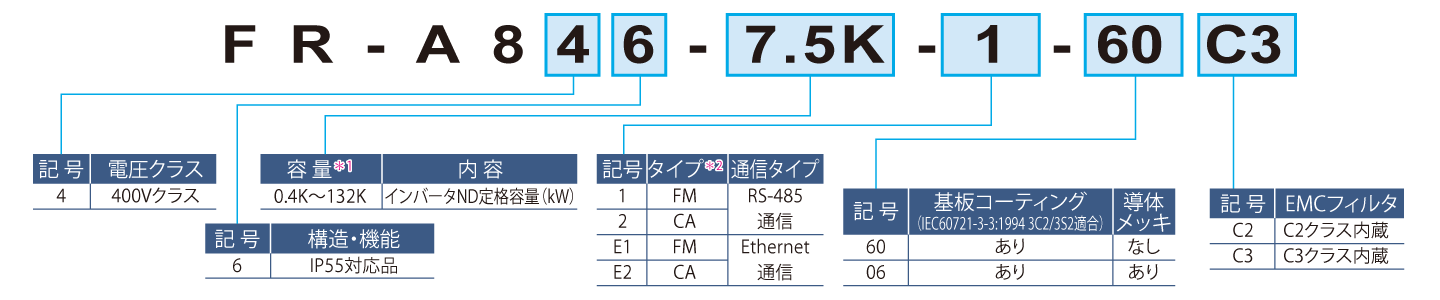

IP55対応品

●：発売機種

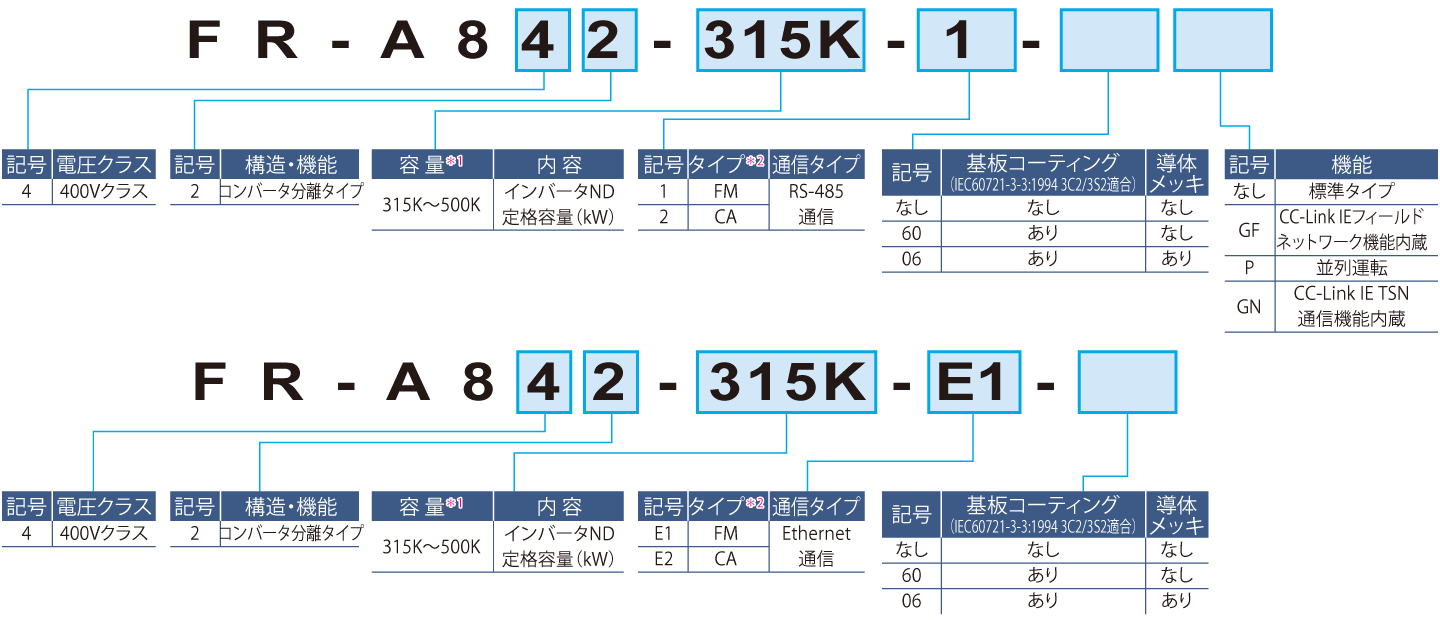

コンバータ分離タイプ

●：発売機種

●：発売機種

  • *1インバータ定格電流（SLD定格）を表した形名も用意しています。
    （FR-A842-P、FR-A846はLD定格、ND定格のみの対応ですが、形名は標準構造品と同一です。）
  • *2タイプにより下表のとおり仕様が異なります。
    タイプ モニタ出力 初期設定
    内蔵
    EMCフィルタ    		 制御
    ロジック    		 定格
    周波数    		 Pr.19
    基底周波数電圧
    FM
    （端子FM搭載品）    		 端子FM（パルス列出力）
    端子AM（アナログ電圧出力（DC0～±10V））    		 OFF シンクロジック
    		 60Hz
    		 9999
    （電源電圧と同じ）
    CA
    （端子CA搭載品）    		 端子CA（アナログ電流出力（DC0～20mA））
    端子AM（アナログ電圧出力（DC0～±10V））    		 ON ソースロジック 50Hz 8888
    （電源電圧の95%）
  • *3対応容量は5.5K以上です。
  • *475K以上のインバータや75kW以上のモータを使用する場合、オプションのDCリアクトル（FR-HEL）を必ず設置してください。

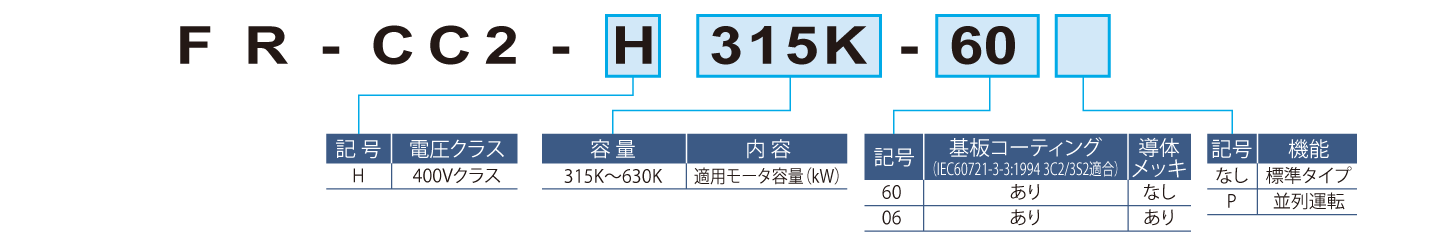

  • *5コンバータユニット（FR-CC2（-P））を必ず設置してください（高力率コンバータ（FR-HC2）使用時は不要）。
