クイック導入ガイド FBD/LD言語編
MELSEC iQ-Fシリーズをはじめてご使用する方に、基本的な導入手順について動画で確認頂くことができます。
(1) 接続設定
プログラミングの準備として、GX Works3でパソコンとFX5U CPUユニットの接続に関する設定をします。
(2) プログラミング

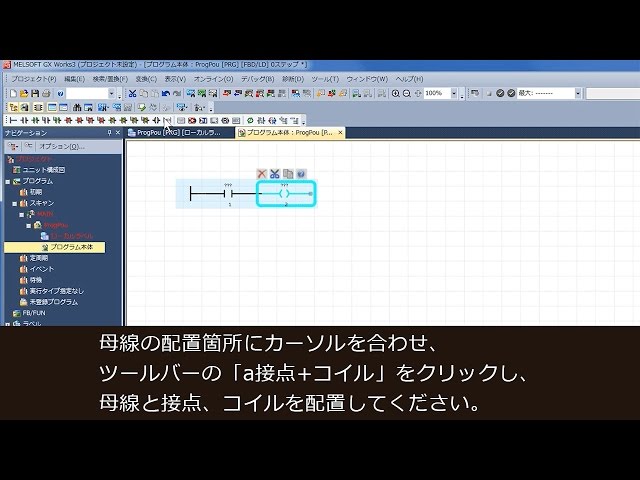

Y0を1秒間隔で点滅させるプログラムを作成します。
(3) 変換

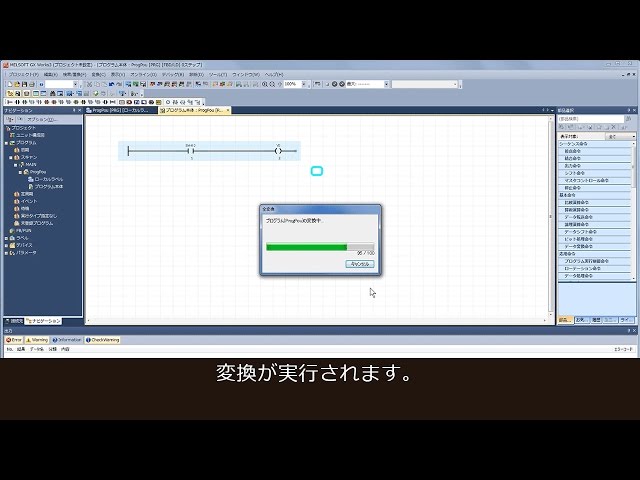

作成したプログラムを実行可能な状態に変換します。
(4) 書き込み

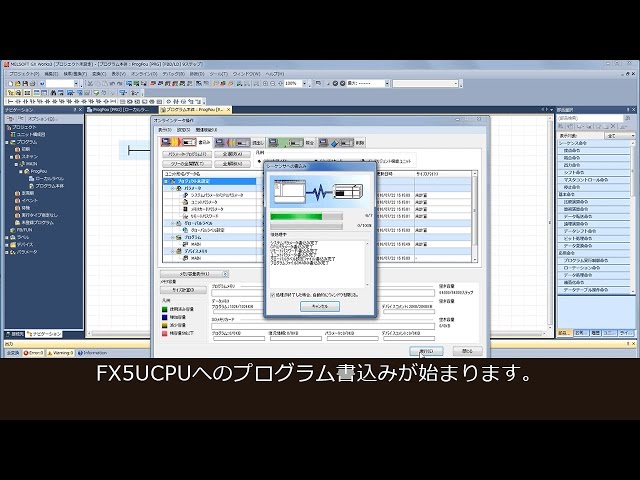

変換したプログラムをFX5U CPUユニットに書き込みます。
(5) 確認
FX5U CPUユニットのリセット方法
- 1.RUN/STOP/RESETスイッチ①を1秒以上RESET側へ倒したままにします。
- 2.ERR LED②が点滅するのを確認します。
- 3.RUN/STOP/RESETスイッチをSTOPの位置に戻します。
- 4.RUN/STOP/RESETスイッチをRUN側へ倒します。
- 5.出力表示LED③が一秒間隔で点滅します。
リセット完了
