製品特長

サーボシステムコントローラとは?

規模・用途にあわせた充実のラインアップ

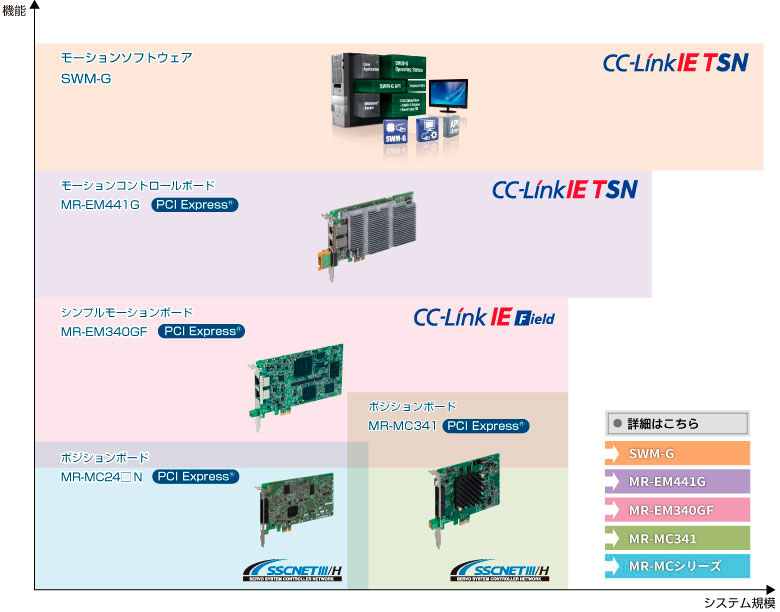

ラインアップ
ラインアップ

豊富なモーション制御

豊富なモーション制御

[モーションソフトウェア]

パソコン環境にモーションソフトウェアをインストールするだけで、モーション制御、ネットワーク制御ができます。
CC-Link IE TSN 対応サーボアンプMELSERVO-J5シリーズと組み合わせて、高性能なサーボシステムを構築します。

[モーションコントロールボード] MR-EM441G

パソコンのPCI Express®拡張スロットに接続し、高速高精度なモーションを実現します。

[シンプルモーションボード] MR-EM340GF

PCI Express®対応のパソコンに組み込むことにより、位置決め制御、同期制御、速度・トルク制御などの豊富なモーション制御を実現します。

[ポジションボ-ド] MR-MC341,MR-MC200シリーズ

ユーザプログラムからSSCNET III/H対応サーボアンプMELSERVO-J4を制御するためのボード型コントローラです。位置決め制御、インターフェ-スモード、押当て制御を実現します。

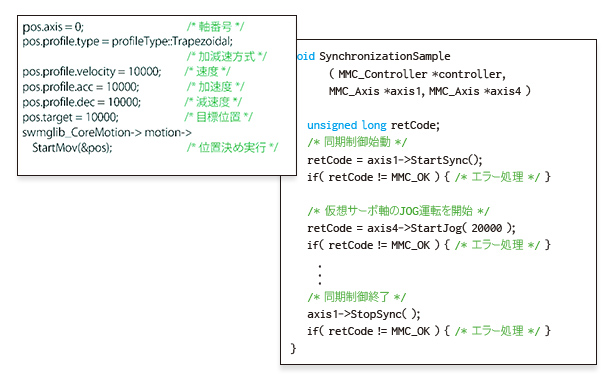

プログラミング

プログラミング

機能例

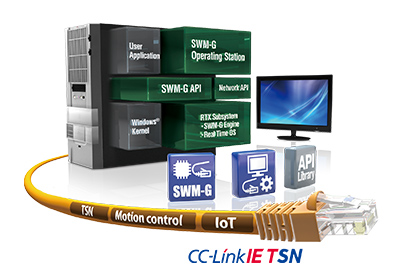

[モーションソフトウェア] SWM-G

ソフトウェアだけでCC-Link IE TSNによる高度なモーション制御を実現。

  • 直線補間
  • ジャーク比率加減速
  • タッチプローブ(マーク検出)
  • 同期制御(並列駆動)
  • ガントリ原点復帰
  • 目標位置変更
  • トリガモーション
  • ホットコネクト(切断/再接続)
  • サーボデータのモニタリング
  • 位置同期出力

[モーションコントロールボード] MR-EM441G

パソコン環境でCC-Link IE TSNによる高速、高精度なモーション制御を実現。

  • 直線補間
  • 円弧補間
  • ジャーク比率加減速
  • 他軸起動
  • 並列駆動
  • 圧力制御
  • 押当て制御
  • 目標位置変更
  • 通過位置割込み
  • サーボデータのモニタリング
  • 絶対位置システム

[シンプルモーションボード] MR-EM340GF

パソコン環境でCC-Link IEによる豊富なモーション制御が可能。

  • カム自動生成
  • マーク検出
  • サーボデータのモニタリング
  • 絶対位置システム
  • 無限長送り
  • 目標位置変更
  • イベント履歴
  • デジタルオシロ
  • ダイレクト制御

[ポジションボ-ド] MR-MC341,MR-MC200シリーズ

高応答で位置決め制御が可能。

  • 直線補間
  • ジャーク比率加減速
  • 制振指令フィルタ
  • 絶対位置システム
  • 並列駆動
  • 目標位置変更
  • 他軸起動
  • 通過位置割込み
  • インタフェースモード
