張力制御とは？ 基礎編 4

定電圧方式と定電流方式

定電圧方式と定電流方式とでは下記の特長があり、使い分けが必要です。

定電圧方式と定電流方式の概要

1. （1）定電圧方式

• 指令に対して電圧が一定になるように制御する方式
• 接続するパウダクラッチ・ブレーキにより定格電流の設定不要
• パウダクラッチ・ブレーキのコイル温度変化により、トルク変化が発生する

1. （2）定電流方式

• 指令に対して電流が一定になるように制御する方式
• 接続するパウダクラッチ・ブレーキにより定格電流の設定が必要
• パウダクラッチ・ブレーキのコイル温度が変化してもトルクは一定

温度変化によりトルクが変化する理由

パウダクラッチ・ブレーキはスリップの摩擦熱により温度上昇します。

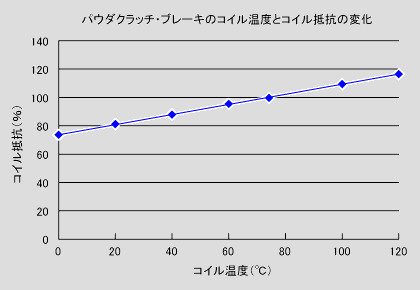

その結果、パウダクラッチ・ブレーキのコイル抵抗が上昇します。

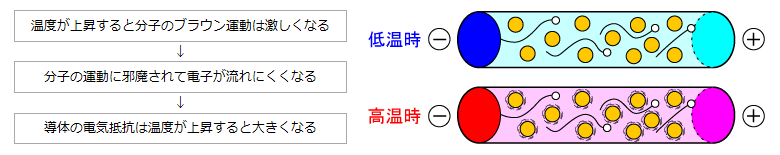

なお、コイル抵抗の上昇は、下記の理由によるものです。

• 定電圧（V：一定）のとき、温度上昇によりコイル抵抗（R）が大きくなるとオームの法則（V＝IR）の関係より、励磁電流（I）は減少することになります。
• 一方、パウダクラッチ・ブレーキのトルクは励磁電流にほぼ比例します。

伝達トルクは温度上昇により、減少してしまいます。
よって、定電圧方式と定電流方式の使い分けが必要です。

出力制御方式の使い分け

1. （1）定電圧方式

• 温度によるトルクの変化は許容できる
• 設定が少ない方が良い
• 全自動制御をする

1. （2）定電流方式

• 温度によるトルクの変化は許容できない
• トルク一定制御をしたい
