Factory Automation

目的別ソリューション センサソリューション

ラインアップ

株式会社エニイワイヤ

ASLINKSENSOR 近接タイプ

  • BS-K1117-M□-□
  • BS-K1217-M□-□
  • BS-K1117C-M□-□
  • BS-K4117-M□-□
  • BS-K1217-T42A-V□
  • BS-K1117S-M□-□
  • BS-K1117M-M□-□
  • BS-K1118-M□-□
  • BS-K5217-M□-□
  • リモートI/O不要で、AnyWireASLINK伝送ラインに直結できます
  • センシングレベル監視ができます
  • NO、NCなど各種パラメータ設定を上位から書込み、読出しできます
  • 省配線のため立上げ、メンテナンス作業が簡単です

用途例

金属ワークの供給確認

加工機に供給する金属板の確認をします。リモートI/O機能内蔵センサのため伝送ラインに直結でき、配線工数を軽減できます。分岐配線も可能なため、装置に合わせ柔軟な配線が可能です。またティーチング機能により、取付け時の微妙なズレを吸収し最適化できますので、位置調整にかかる時間を軽減できます。振動によるセンサの位置ズレや金属粉の堆積などが発生しても、センシングレベル監視で予防保全が可能です。

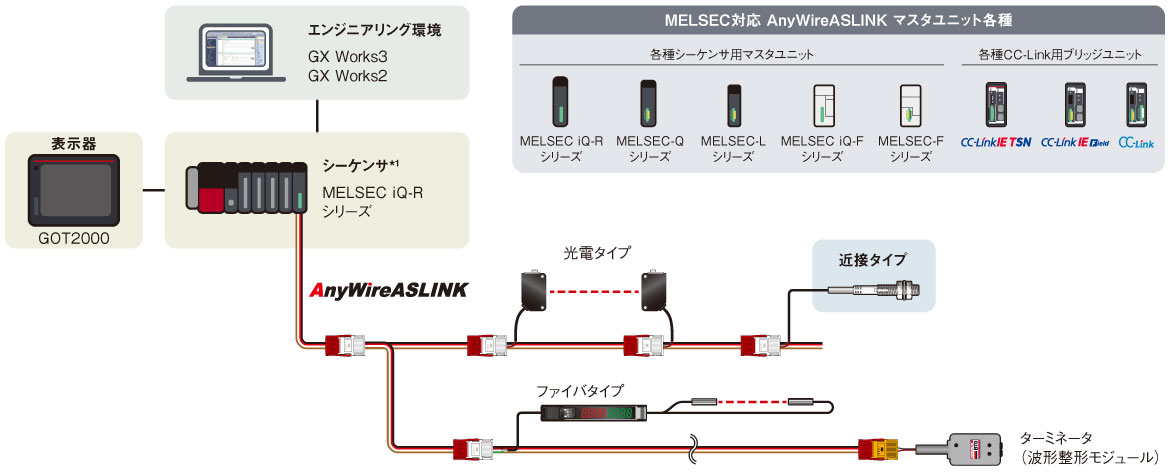

システム構成例AnyWireASLINK

  • *1.MELSEC-Q/L/iQ-F/Fシリーズにも対応しています。
対応ネットワーク
AnyWireASLINK CC-Link CC-Link IE
フィールド		 CC-Link IE
フィールド Basic		 Ethernet バス接続
MELSEC iQ-Rシリーズ ●
MELSEC-Qシリーズ ●
MELSEC-Lシリーズ ●
MELSEC iQ-Fシリーズ ●
MELSEC-Fシリーズ ●

仕様

一般仕様

項　目 BS-K1117-M□-□
BS-K1117S-M□-□		 BS-K1217-M□-□
BS-K1117M-M□-□		 BS-K1117C-M□-□
BS-K1118-M□-□		 BS-K4117-M□-□
BS-K5217-M□-□		 BS-K1217-T42A-V□
使用周囲温度［℃］ －10～60
保存周囲温度［℃］ －25～70
使用周囲湿度［%RH］ 10～90、結露なきこと
保存周囲湿度［%RH］ 10～90、結露なきこと
耐振動 10～55Hz　複振幅1.5mm　X、Y、Z各方向2h
耐衝撃 1000m/s2　X、Y、Z各方向3回
使用雰囲気 腐食性ガスがないこと
使用標高*2［m］ 0～2000
汚染度*3 2以下
  • *2.AnyWireASLINK機器を標高0mの大気圧以上に加圧した環境で使用、または保存しないでください。誤動作の原因となります。
  • *3.その機器が使用される環境における、導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。
    ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。

性能仕様

項　目 BS-K1117-M□-□ BS-K1117S-M□-□ BS-K1217-M□-□ BS-K1117M-
M□-□		 BS-K1117C-
M□-□		 BS-K1118-M□-□ BS-K4117-M□-□ BS-K5217-M□-□ BS-K1217-T42A-V□
標準型 スパッタ対応型 非シールド型 フルステンレス
ボディ型		 薬品対応型 ポリアリレート
ボディ型		 オールメタル
検出型		 静電容量型 フラット
スクエア型
占有点数［点］ 入力1
検出方式 電磁誘導検出
検出対象 磁性金属 非磁性金属/
磁性金属		 導体/導電体 磁性金属
標準検出物体［mm］ M8：
鉄8×8×1
M12：
鉄12×12×1
M18：
鉄18×18×1
M30：
鉄30×30×1		 M12：
鉄12×12×1
M18：
鉄18×18×1
M30：
鉄30×30×1		 M8：
鉄20×20×1
M12：
鉄30×30×1
M18：
鉄30×30×1
M30：
鉄54×54×1		 M12：
鉄12×12×1
M18：
鉄30×30×1
M30：
鉄54×54×1		 M12：
鉄12×12×1
M18：
鉄18×18×1
M30：
鉄30×30×1		 M12：
鉄12×12×3
M18：
鉄18×18×3
M30：
鉄30×30×3		 M18、M30：
接地された
金属板
50×50×1		 鉄
18×18×1
最大検出距離
（周囲温度
23℃にて）［mm］		 M8：1
M12：2
M18：5
M30：10		 M12：2
M18：5
M30：10		 M8：3.4
M12：6.8
M18：12
M30：20		 M12：1.6
M18：3.8
M30：8		 M12：2
M18：5
M30：10		 M18：8
M30：15		 5
安定検出距離［mm］ M8：0～0.8
M12：0～1.6
M18：0～4.5
M30：0～9		 M12：0～1.6
M18：0～4.5
M30：0～9		 M8：0～2.8
M12：0～5.6
M18：0～10.0
M30：0～16.0		 M12：0～1.3
M18：0～3.2
M30：0～6.4		 M12：0～1.6
M18：0～4.5
M30：0～9		 M18：0～6.4
M30：0～12		 0～4.5
応差 パラメータ設定による
保護構造 IP67 IP67
社内規格
耐油）*4		 IP68*5 IP67 IP67
（社内規格
耐油）*4
応答時間*6［ms］ 最大10
消費電流［mA］ M8：13.8
M12：8.4
M18：8.0
M30：8.2		 M12：8.4
M18：8.0
M30：8.2		 M8：14.3
M12：6.8
M18：6.7
M30：6.5		 M12、M18、M30：4.7 M12：6.9
M18：7.0
M30：7.0		 M12：13.0
M18：13.0
M30：13.0		 M18：7.5
M30：7.6		 6.1
  • *4.エニイワイヤで規定した油、切削油*により耐油性の確認をしたものです。
    油に対し壊れにくくなっておりますが、壊れないことを保証しているものではありません。飛沫が常時掛かる位置や噴流下ではご使用にならないでください。

    エニイワイヤ規定切削油 
    不水溶性（ユシロンカットKM557、KZ313S）
    水溶性（ユシローケンEC50、AP-EX-E7、FGS700）…周囲温度55℃にて浸漬

    エニイワイヤ規定潤滑油（ベロシティオイルNo.3）…周囲温度55℃にて浸漬

  • *5.❶2気圧の水中に24時間浸し、水の浸入がないことを確認。
    ❷0℃冷水に1時間⇔70℃の温水に1時間のヒートショットサイクルを20回繰り返し、検出距離、絶縁抵抗が性能を満足することを確認。
  • *6.実際には「伝送遅れ時間」が発生します。詳しくは、エニイワイヤのマニュアルをご確認ください。

対応地域

  • 日本
  • 中国
  • 韓国
  • 台湾
  • 欧州
  • 北米
  • インド
  • シンガポール

上記以外にも対応している地域があります。
