目的別ソリューション センサソリューション
ラインアップ
株式会社マグネスケール
デジタルゲージ
- DF8□□S□□
- DT□□□
- スリム/コンパクトで省スペースを実現します
- 独自のボールスプライン構造で高剛性、高耐久性を実現します（DFシリーズ）
- 国家計量標準にトレーサブルな測定装置で、精度検査・校正を実施できます
用途例

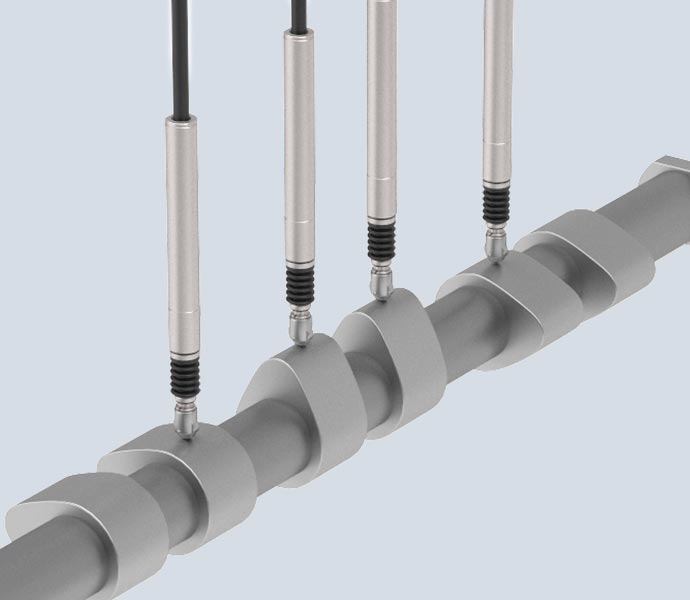

カムシャフト変位計測
カムシャフトのリフト量を測定します。ピーク（最大）値を正確に測れます。
ねじ高さ計測
ねじの締めつけを管理するために高さ測定をします。小型の測長ユニットにより、狭ピッチでの測定が可能です。
システム構成例CC-Link
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | |||||
| MELSEC-Qシリーズ | ● | |||||
| MELSEC-Lシリーズ | ● | |||||
| MELSEC iQ-Fシリーズ | ||||||
| MELSEC-Fシリーズ | ||||||
仕様
性能仕様
| 項 目 | DF805SR DF805SFR |
DF805SLR DF805SFLR |
DF812SR DF812SFR |
DF812SLR DF812SFLR |
DF812SVR | DF830SLR*1 | DF830SVR*1 |
|---|---|---|---|---|---|---|---|
| 測定範囲［mm］ | 5 | 12 | 30 | ||||
| 分解能［µm］ | 0.1 | ||||||
| 精度（20℃にて）［µm p-p］ | 1 | 1.3 | 1.7 | ||||
| 測定力（20℃にて） | 上方位：0.35±0.25N 横方位：0.4±0.25N 下方位：0.45±0.25N |
上方位：0.4±0.3N 横方位：0.5±0.3N 下方位：0.6±0.3N |
空気圧 0.055MPa の場合 上方位：0.6±0.5N 横方位：0.7±0.5N 下方位：0.8±0.5N |
下方位：0.7±0.35N 横方位：0.6±0.35N 上方位：0.5±0.35N |
空気圧 0.07MPaの場合 全方位： 1.9N以下 空気圧 0.09MPaの場合 全方位： 2.6N以下 |
||
| 最大応答速度［m/min］ | 80 | ||||||
| 原点位置 | スピンドル移動1mm±0.5mmの位置 | ||||||
| 原点応答速度［m/min］ | 80 | ||||||
| 出力 | 専用シリアル通信プロトコル | ||||||
| スピンドル駆動方式 | バネ押出し | バネ押出し/ 真空引込み |
バネ押出し | バネ押出し/ 真空引込み |
空気圧押出し | バネ押出し/ 真空引込み |
空気圧押出し |
| 保護等級*2 | ストレートタイプ：IP67 ライトアングルタイプ：IP64（IP67*3） | IP53 DZ830BL 使用時：IP67 |
IP53 DZ830BV 使用時：IP67 |
||||
| 耐振動 | 100m/s2（20～2000Hz） | ||||||
| 耐衝撃 | 1000m/s2（11ms） | ||||||
| 使用温度範囲［℃］ | 0～50（結露なきこと） | ||||||
| 保存温度範囲 | －20～+60℃（90%RH以下） | ||||||
| 電源電圧 | DC10～30V（カウンタMF10-CMから供給） | ||||||
| 消費電力 | 1.2W以下 | ||||||
| 質量*4［g］ | 約30 | 約80 | |||||
| プローブ部ケーブル長［m］ | 2 | ||||||
| 出力ケーブル長［m］ | 最大20（別売のCE34シリーズをご使用ください） | ||||||
| 測定子 | 超硬合金球面付き 取付けねじM2.5 | ||||||
| 付属品 | 取扱説明書、スパナ1個 ホースエルボ1個 （DF8□□S□L□□のみ） 締付けナット、クランプスパナ、 ウエーブワッシャ、取付け用ピン各1個 （DF8□□S□F□□のみ） |
取扱説明書、スパナ1個 ホースエルボ1個（DF8□□S□L□□のみ） 締付けナット、クランプスパナ、ウエーブワッシャ、 回り止めピン各1個（DF8□□S□F□□のみ） |
取扱説明書、スパナ | ||||
- *1.受注生産品です。
- *2.インターポレーションBOXとコネクタ部を除く。
- *3.ライトアングルタイプで、ø4mmチューブ使用した場合。
- *4.ケーブル部とインターポレーションBOXを除く。
記載内容は予告なしに変更する場合があります。
| 項 目 | メインモジュール |
|---|---|
| MG50-CL | |
| 通信プロトコル | CC-Link |
| 伝送速度 | 最大10Mbps |
| ノードアドレス設定方式 | 10進ロータリスイッチ |
| ノードアドレス範囲 | 最大64 |
| 最大カウンタモジュール接続台数［台］ | 16 |
| 最大分配モジュール接続台数［台］ | 8 |
| 最大ケーブル長［m］ | メインモジュールと分配モジュールの最大ケーブル長：30 |
| 取付け方法 | DIN35mmレール取付け |
| 電源電圧 | DC24V（20.4～26.4V） |
| 消費電力/消費電流（本体のみ） | 2.4W以下 100ｍA以下（DC24V時） |
記載内容は予告なしに変更する場合があります。
対応地域
- 日本
- 中国
- 韓国
- 台湾
- 欧州
- 北米
- インド
- シンガポール
タイも対応地域に含まれます。
