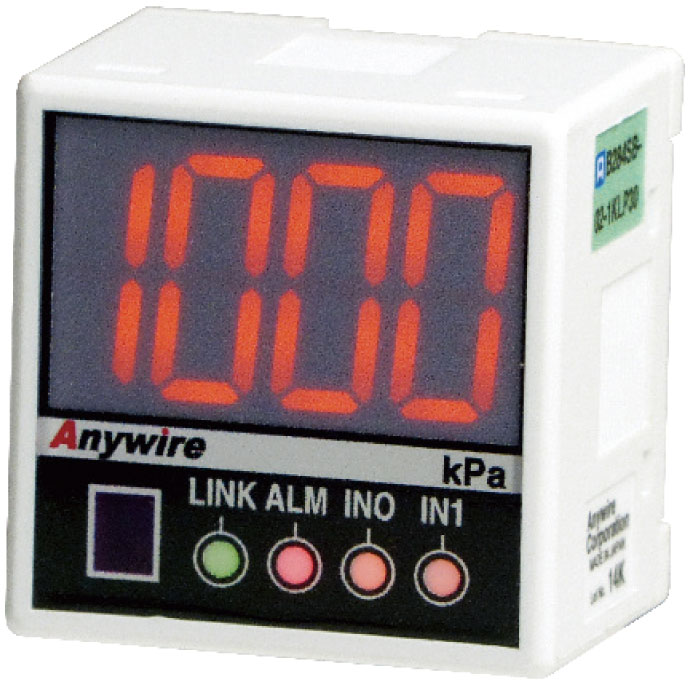

ASLINKSENSOR 圧力タイプ

  • B284SB-□-1KPLP30(低正圧)
  • B284SB-□-1KPP30(正圧)
  • B284SB-□-1KNP30(負圧)
  • B284SB-□-1KLP30(連成圧)
  • リモートI/O不要で、AnyWireASLINK伝送ラインに直結できます
  • センシングレベル監視ができます
  • 各種パラメータ設定を上位から書込み、読出しできます
  • 省配線のため立上げ、メンテナンス作業が簡単です

用途例

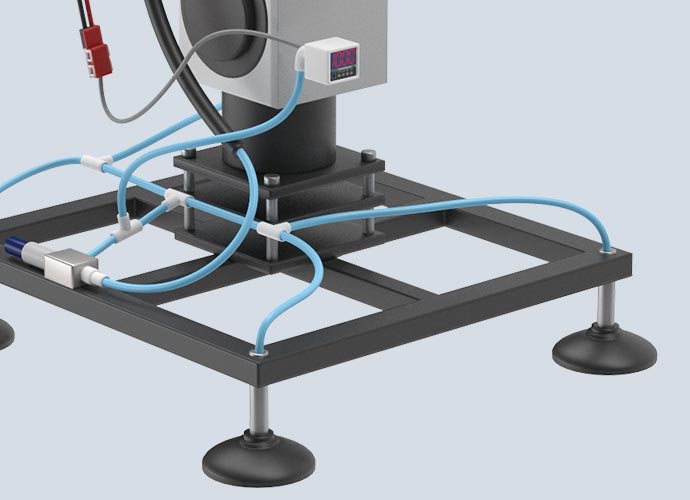

吸着パッドのエア圧力監視

ワーク吸着時の圧力値を上位で監視し、吸着ミスの発生が無いか確認します。リモートI/O機能内蔵センサのため伝送ラインに直結でき、分岐配線も可能なため、ロボットハンド上で複数台使用しても配線が容易です。また、吸着パッドの劣化による空気漏れなどが発生しても、センシングレベル監視で予防保全が可能です。

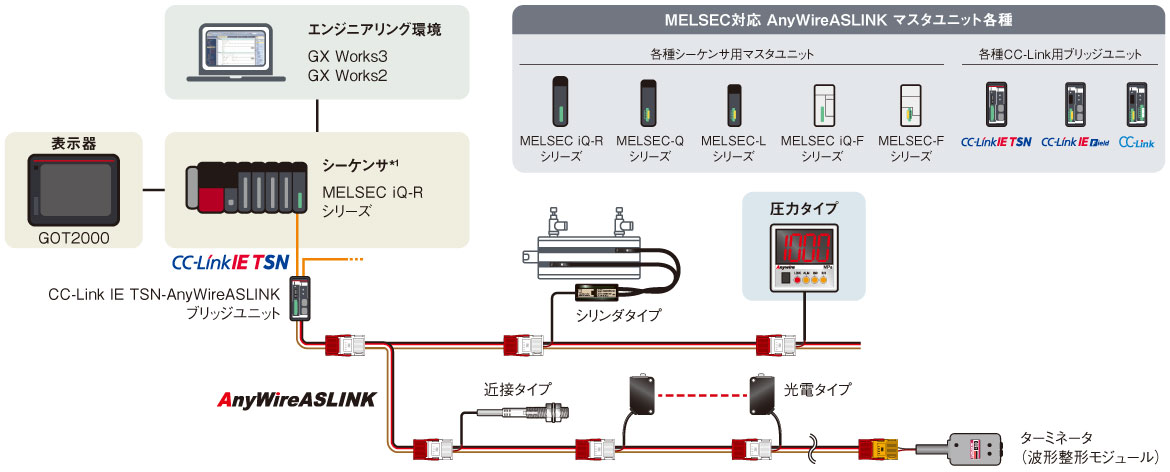

システム構成例AnyWireASLINK

  • *1.MELSEC-Q/L/iQ-F/Fシリーズにも対応しています。
対応ネットワーク
AnyWireASLINK CC-Link CC-Link IE
フィールド
CC-Link IE
フィールド Basic
Ethernet バス接続
MELSEC iQ-Rシリーズ
MELSEC-Qシリーズ
MELSEC-Lシリーズ
MELSEC iQ-Fシリーズ
MELSEC-Fシリーズ

仕様

一般仕様

項 目 B284SB-□-1KPLP30 B284SB-□-1KPP30 B284SB-□-1KNP30 B284SB-□-1KLP30
使用周囲温度[℃] 0~55
保存周囲温度[℃] -25~75
使用周囲湿度[%RH] 10~90、結露なきこと
保存周囲湿度[%RH] 10~90、結露なきこと
使用雰囲気 腐食性ガスがないこと
耐振動 10~55Hz 複振幅1.5mm X、Y、Z各方向2h
耐衝撃 500m/s2 X、Y、Z各方向3回
使用標高*2[m] 0~2000
汚染度*3 2以下
  • *2.AnyWireASLINK機器を標高0mの大気圧以上に加圧した環境で使用、または保存しないでください。誤動作の原因となります。
  • *3.その機器が使用される環境における、導電性物質の発生度合を示す指標です。汚染度2は、非導電性の汚染しか発生しません。
    ただし、偶発的な凝結によって一時的な導電が起こりうる環境です。

性能仕様

項 目 B284SB-□-1KPLP30 B284SB-□-1KPP30 B284SB-□-1KNP30 B284SB-□-1KLP30
占有点数[点] 入力1、2、16(アラームビット機能あり)
適応流体 空気・非腐食性ガス
圧力の種類 ゲージ圧
定格圧力範囲[kPa] 0~100 0~1000 0~-100 -100~100
耐圧力[kPa] 200 1500 200
応差 パラメータによる
繰返し精度[%F.S.] ±0.5
温度特性[%F.S.] ±2.5
保護構造 IP40
応答時間*4[ms] 最大10
消費電流[mA] 20
  • *4.実際には伝送遅れ時間が発生します。詳しくは、エニイワイヤのマニュアルをご確認ください。

対応地域

  • 日本
  • 中国
  • 韓国
  • 台湾
  • 欧州
  • 北米
  • インド
  • シンガポール

上記以外にも対応している地域があります。
