目的別ソリューション センサソリューション
ラインアップ
パナソニック インダストリー株式会社
デジタルレーザセンサ

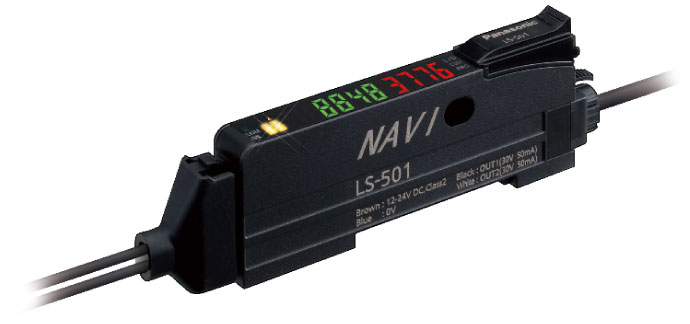

- LS-501
- LS-403
- CC-Link対応通信ユニットSC-GU3-01を経由して、多様なセンサアンプを接続できます（ファイバ、レーザ、圧力センサ）
- 小型レーザヘッドにより、既存のレーザセンサでは設置困難であった狭い場所へのセンサ設置ができます
- レーザClass1（JIS/IEC/FDA）に準拠したセンサヘッドをラインアップしています
用途例
電子部品ピンの有無検出

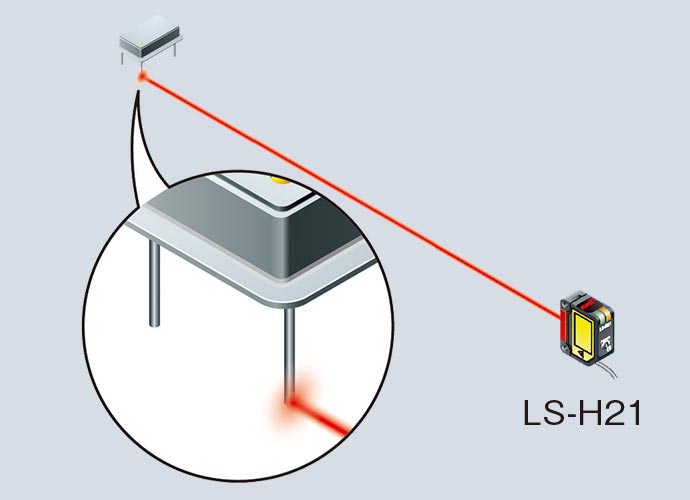

見やすいレーザスポットで離れた場所から微小部品の有無検知が可能です。
通信ユニットを使用することでCC-Linkへ接続し、デジタルデータやON/OFF情報をリアルタイムに取得可能です。これにより、ネットワーク経由でセンサの設定の変更や、データをロギングすることでセンサの予兆保全などに活用できます。

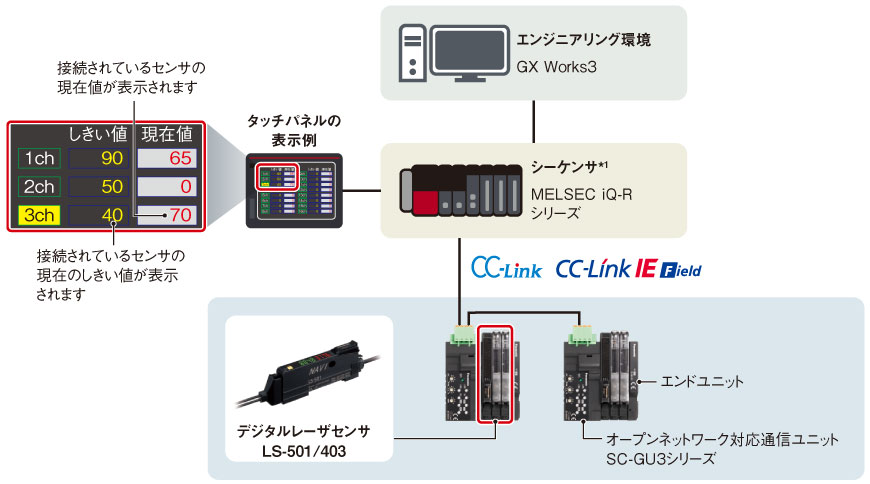

システム構成例CC-LinkCC-Link IE Field
- *1.MELSEC-Q/Lシリーズにも対応しています。
各デジタルセンサの詳細については、パナソニック インダストリー株式会社のWebサイト
をご参照ください。
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | ● | ||||
| MELSEC-Qシリーズ | ● | ● | ||||
| MELSEC-Lシリーズ | ● | ● | ||||
| MELSEC iQ-Fシリーズ | ||||||
| MELSEC-Fシリーズ | ||||||
仕様
一般仕様
| 項 目 | コネクタタイプ | 通信機能付き | |
|---|---|---|---|
| LS-501 | LS-403 | ||
| 電源電圧 | 12～24V DC+10%～-15% リップルP-P10%以下 | 12～24V DC±10% リップルP-P10%以下 | |
| 消費電力 | 通常時：1200mW以下 （電源電圧24V時：消費電流50mA以下 ケーブルタイプはモニタ電流出力を除く） ECOモード時：980mW以下 （電源電圧24V時：消費電流40mA以下 ケーブルタイプはモニタ電流出力を除く） |
通常時：950mW以下 （電源電圧24V時：消費電流40mA以下） ECOモード時：780mW以下 （電源電圧24V時：消費電流33mA以下） |
|
| 検出出力 （検出出力1、 検出出力2） |
NPN出力タイプ | NPNトランジスタ・オープンコレクタ • 最大流入電流：50mA • 印加電圧：DC30V以下（出力-0V間） • 残留電圧：2V以下（最大流入電流の場合） |
NPNトランジスタ・オープンコレクタ • 最大流入電流：100mA（LS-403は50mA） • 印加電圧：DC30V以下（出力-0V間） • 残留電圧：1.5V以下 （流入電流100mA（LS-403は50mA）の場合） |
| 出力動作 | 入光時ON/非入光時ON 切換え式 | ||
| 応答時間 | H-SP：60µs以下、FAST：150µs以下、STD：250µs以下、LONG：500µs以下、U-LG：5ms以下、HYPR：24ms以下 切換え式 |
H-SP：80µs以下、FAST：150µs以下、STD：500µs以下、 U-LG：4ms以下 切換え式 |
|
| デジタル表示 | デジタル表示 7セグメント8桁（緑色LED4桁+赤色LED4桁） モード表示（黄色LED）：L/D・CUST・PRO |
4桁（緑色）+4桁（赤色）LED表示 | |
| 感度設定方法 | 2点ティーチング/リミットティーチング/ フルオートティーチング/マニュアル調整 |
通常モード：2点ティーチング/リミットティーチング/ フルオートティーチング/マニュアル調整 ウィンドウコンパレータモード：ティーチング（1点、2点、3点）/ マニュアル調整 ヒステリシスモード：ティーチング（1点、2点、3点）/ マニュアル調整 微分モード：5段階設定（LS-403は8段階設定） |
|
| タイマ機能 | ＜検出出力1＞ オフディレイタイマ/オンディレイタイマ/ワンショットタイマ/ オン・オフディレイタイマ/オンディレイ・ワンショ ットタイマ 有効/無効切換え式 タイマ時間可変 ＜検出出力2＞ オフディレイタイマ/オンディレイタイマ/ワンショットタイマ 有効/無効切換え式 タイマ時間可変 |
可変オンディレイタイマ/オフディレイタイマ/ ワンショットタイマ装備 |
|
| 耐環境性 | 使用周囲温度［℃］ | -10～+55 （4～7台密着時：-10～+50、8～16台密着時 （ケーブルタイプは8～12台）：-10～+45） （ただし、結露および氷結しないこと）、 保存時：-20～+70 |
-10～+55 （4～7台密着時：-10～+50、8～16台密着時：-10～+45） （ただし、結露および氷結しないこと）、 保存時：-20～+70 |
| 使用周囲湿度［%RH］ | 35～85、保存時：35～85 | ||
| 耐電圧［V］ | AC1000 1分間 充電部一括・ケース間 | ||
| 絶縁抵抗 | DC250Vメガにて20MΩ以上 充電部一括・ケース間 | ||
| 耐振動 | 耐久10～150Hz 複振幅0.75mm（最大10G） X、Y、Z各方向2時間 |
耐久10～150Hz 複振幅0.75mm X、Y、Z各方向2時間 |
|
| 耐衝撃 | 耐久98m/s2（約10G） X、Y、Z各方向5回 | ||
| 材質 | ケース：ポリカーボネート、カバー：ポリカーボネート、 スイッチ：ポリアセタール |
本体ケース：耐熱ABS、ケースカバー：ポリカーボネート、 押しボタンスイッチ：アクリル、ジョグスイッチ：ABS |
|
| ケーブル延長 | 0.3mm2以上のケーブルにて全長100mまで延長可能 | ||
| 質量［g］ | 本体質量：約15、梱包質量：約55 | 本体質量：約15、梱包質量：約20 | |
対応地域
- 日本
- 中国
- 韓国
- 台湾
- 欧州
- 北米
- インド
- シンガポール
