ヘッド分離型・薄型2画面デジタル圧力センサ（気体用）
- DPS-40□
- DPH-100
- CC-Link対応通信ユニットSC-GU3-01を経由して、多様なセンサアンプを接続できます（ファイバ、レーザ、圧力センサ）
- 圧力表示値（デジタル値）をCC-Link経由で伝送可能な、唯一のセンサアンプです
- 小型センサヘッドは六角レンチで真上から設置できるため、密着取付け時の施工性を格段に向上できます
- 定格圧力レンジ3種*1をラインアップしています
- *1.-100.0kPa～+100.0kPa/0～+1.000MPa/0～-101.0kPa
用途例

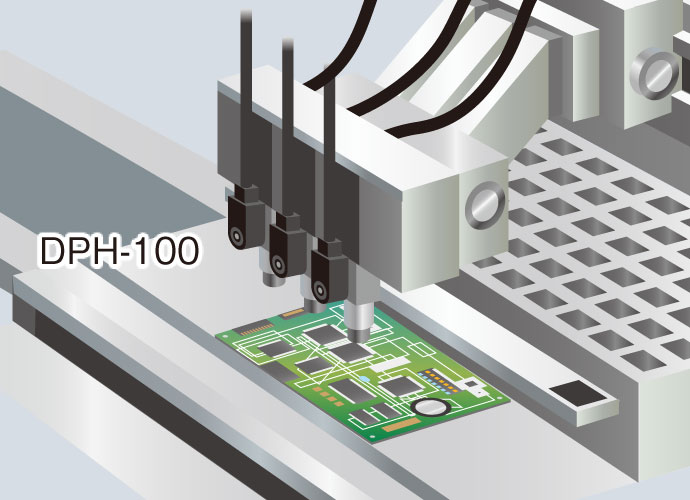

電子部品の吸着確認
部品の吸着確認が高速応答で可能です。
通信ユニットを使用することでCC-Linkへ接続し、デジタルデータやON/OFF情報をリアルタイムに取得可能です。これにより、ネットワーク経由でセンサの設定の変更や、データをロギングすることでセンサの予兆保全などに活用できます。

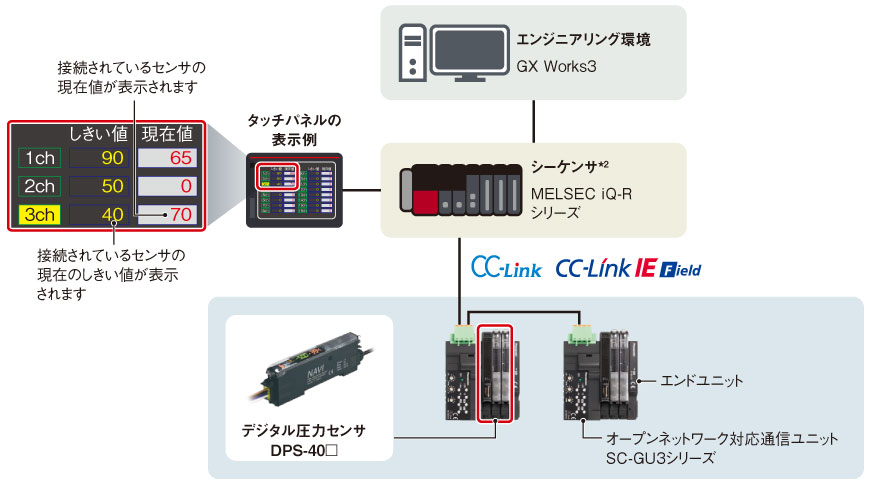

システム構成例CC-LinkCC-Link IE Field
- *2.MELSEC-Q/Lシリーズにも対応しています。
各デジタルセンサの詳細については、パナソニック インダストリー株式会社のWebサイト
をご参照ください。
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | ● | ||||
| MELSEC-Qシリーズ | ● | ● | ||||
| MELSEC-Lシリーズ | ● | ● | ||||
| MELSEC iQ-Fシリーズ | ||||||
| MELSEC-Fシリーズ | ||||||
仕様
一般仕様
| 項 目 | 連成圧・負圧用 | 正圧用 | |
|---|---|---|---|
| DPS-401 | DPS-402 | ||
| 組合せ可能なセンサヘッド | 連成圧：DPH-101□ 負圧：DPH-103□ |
正圧：DPH-102□ | |
| 圧力の種類 | ゲージ圧 | ||
| 定格圧力範囲 | 連成圧：－100.0～+100.0kPa 負圧：0～－101kPa |
正圧：0～+1.000MPa | |
| 表示・設定圧力範囲 | 連成圧：－199.9～+199.9kPa 負圧：+101.3～－101.3kPa |
正圧：－1.050～+1.050MPa | |
| 電源電圧 | DC12～24V±10% リップルP-P10%以下 | ||
| 消費電力 | 通常時：650mW以下（電源電圧24V時：消費電流25mA以下） エコ時：500mW以下（電源電圧24V時：消費電流20mA以下） |
||
| センサヘッド供給電圧 | DC12～24V±10% リップルP-P10%以下 | ||
| センサヘッド入力 | 入力電圧範囲：DC1～5V（定格圧力範囲） | ||
| 比較出力 比較出力1、比較出力2 |
NPNトランジスタ・オープンコレクタ • 最大流入電流：50mA • 印加電圧：DC30V以下（比較出力-0V間） • 残留電圧：1.5V以下（流入電流50mAの場合） |
||
| 出力動作 | NO/NC 切換え式 | ||
| 応差（ヒステリシス） | 最小0digit、ヒステリシス設定にて可変 | ||
| 繰返し精度 | 連成圧：±0.2%F.S.（±4 digits）以内、負圧・正圧：±0.2%F.S.（±2 digits）以内 | ||
| 応答時間 | 150µs、500µs、1ms、5ms、10ms、50ms、100ms、500ms 切換え式 | ||
| 使用周囲温度［℃］ | －10～+50（8～16台連結時：－10～+45）（ただし、結露および氷結しないこと）、保存時：－20～+70 | ||
| 使用周囲湿度［%RH］ | 35～85（保存時も同様） | ||
| 温度特性 | ±0.5%F.S.以内（+25℃を基準とした使用周囲温度範囲） | ||
| 材質 | 本体ケース：耐熱ABS、保護カバー：ポリカーボネート、ジョグスイッチ：ABS、MODEキー：アクリル | ||
| 質量［g］ | 約20（本体のみ） | ||
- センサヘッド部はこちらをご確認ください。
- ご使用の際は必ず取扱い説明書をご確認ください。
