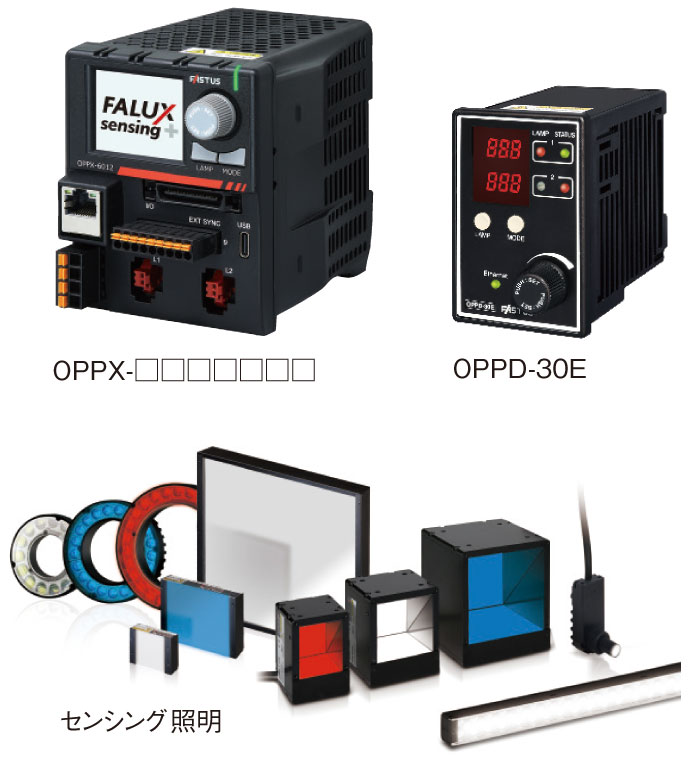

LED照明コントローラ
- OPPX-□□□□□□□
- OPPD-30E
- 独自技術により照明の明るさ、照明シリアルナンバー、点灯時間などを取得、シーケンサから照明の管理ができます
- フィードバック機能により明るさを保持できます
用途例
リード部品の境界検査
金のメッキが施されたリード部品の境界をカメラで検査します。

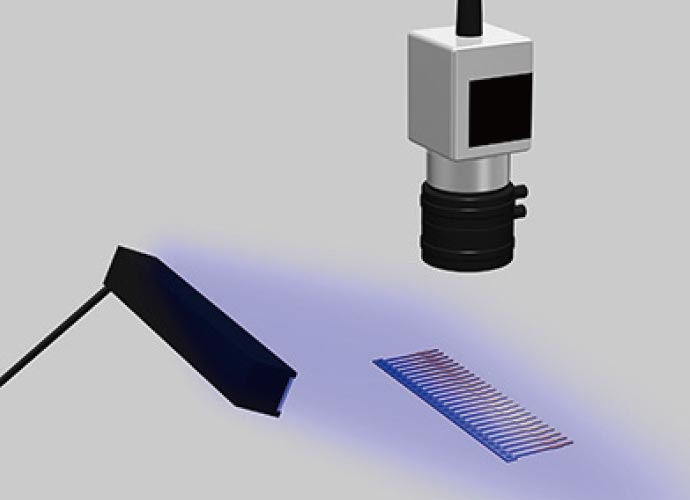

白色のバー照明を使用した撮像画像では、黄色っぽい「金」と銀色っぽい「錫（すず）」の部分で違いが出せず検査が困難です。青色のバー照明を使用すれば、金属の分光反射率の違いにより「金」部分が暗く撮像され、境界の検査ができます。OPPXシリーズと組み合わせることで、明るさの自動管理とIoTによる照明の予知保全を実現します。

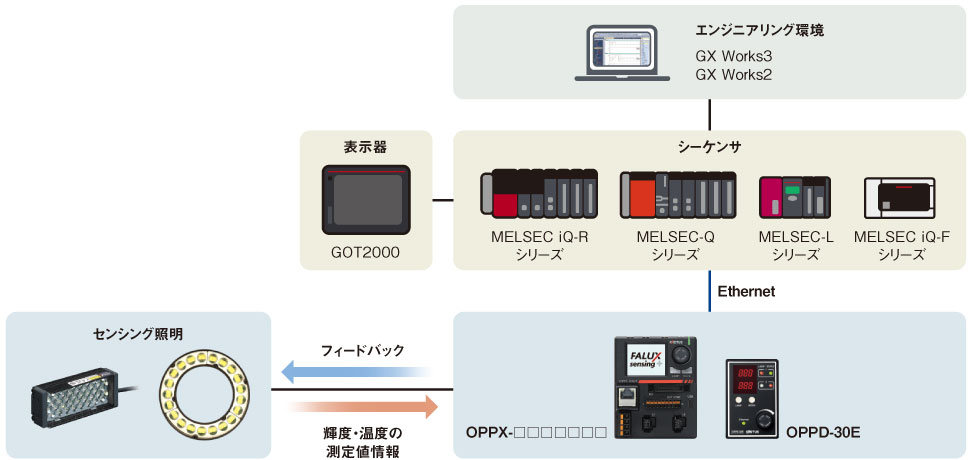

システム構成例Ethernet
| 対応ネットワーク | ||||||
|---|---|---|---|---|---|---|
| AnyWireASLINK | CC-Link | CC-Link IE フィールド |
CC-Link IE フィールド Basic |
Ethernet | バス接続 | |
| MELSEC iQ-Rシリーズ | ● | |||||
| MELSEC-Qシリーズ | ● | |||||
| MELSEC-Lシリーズ | ● | |||||
| MELSEC iQ-Fシリーズ | ● | |||||
| MELSEC-Fシリーズ | ||||||
仕様
一般仕様
| 項 目 | OPPXシリーズ | OPPD-30シリーズ | |||
|---|---|---|---|---|---|
| OPPX-6012P2/6012E2 | OPPX-12012P4/12012E4 | OPPX-10024P2/10024E2 | OPPX-20024P4/20024E4 | OPPD-30E | |
| 電源電圧 | DC24V±10% | ||||
| 照明出力［CH］ | 2 | 4 | 2 | 4 | 2 |
| 接続可能照明定格 | 最大60W/合計 30W/チャンネル |
最大120W/合計 30W/チャンネル |
最大100W/合計 50W/チャンネル |
最大200W/合計 50W/チャンネル |
最大30W/合計 |
| 照明出力電圧［V］ | PWM：DC12（100/130kHz） ストロボ：DC18 電圧可変：DC8～12 |
PWM：DC24（100/130kHz） ストロボ：DC48 電圧可変：DC12～24（LOW：DC12～24、 HIGH：DC18～24） |
PWM：DC12 | ||
| 照明出力電流 | 最大2.5A/CH | 最大2A/CH | 最大2.5A（2CH合計） | ||
| モニタリング | 照明輝度モニタ/照明内部温度モニタ、モニタ輝度アラーム、 照明シリアルナンバー、累積点灯時間、消費電力 |
照明輝度モニタ/ 照明内部温度モニタ、 モニタ輝度アラーム 上下限値設定 |
|||
| 入力 | 外部点灯制御ピン：「5V入力」：OFF時 ON電圧：12～24V、OFF電圧：1V以下 外部点灯制御ピン：「5V入力」：ON時および外部パラレル制御ピン ON電圧：5～24V、OFF電圧：1V以下 |
外部点灯制御2点 ON電圧5V-24V、 OFF電圧2V以下 入力抵抗：3kΩ 24V印加時：8ｍA フォトカプラによる 入出力絶縁回路 |
|||
| 通信インタフェース | USB・RS-232C・Ethernet 10BASE-T/100BASE-TX | Ethernet 10BASE-T/ 100BASE-TX、AutoMDI-X |
|||
| 使用周囲温度/湿度 | 0～40℃、20～85%/RH（結露なきこと） | 0～40℃、 35～85%RH（結露なきこと） |
|||
| 保存温度/湿度 | －20～70℃、20～95%/RH（結露なきこと） | －20～70℃、 35～95%RH（結露なきこと） |
|||
| 耐振動 | 10～55Hz 振幅1.5mm X、Y、Z各方向2時間 | ||||
| 耐衝撃 | 10G X、Y、Z各方向3回 | ||||
| 保護構造 | IP20（IEC 60529：1989/A1：1999+A2：2013） | ||||
| 適用法令 | EMC指令（2014/30/EU） RoHS指令（2011/65/EU、令第32号） | ||||
| 適用規格 | EN IEC 61326-1：2021、EN 55011：Group1、ClassA | EN IEC 61326-1：2021、 EN 55011：2016/A2：2021 Group1、Class A |
|||
| 質量［g］ | 260 | 360 | 260 | 360 | 150 |
| 材質 | 筐体：ポリカーボーネードおよびPOM コネクタ：ナイロン |
筐体：ポリカーボネート およびアルミ |
|||
| 付属品 | 取扱説明書、端子台（4pin）1個、端子台（9pin）1個 | 取扱説明書、端子台1個 | |||
